Штукатурно-клеевая смесь Церезит CT 85 25 кг

Описание Штукатурно-клеевая смесь Церезит CT 85 25 кг

Ceresit CT 85 Flex - это штукатурно-клеевая смесь для крепления плит из пенополистирола и создания базового штукатурного слоя при наружной теплоизоляции фасадов.

Применение

Штукатурно-клеевая смесь Ceresit (Серезит) CT 85 предназначена для крепления на минеральных основаниях плит из пенополистирола и создания на них базового штукатурного слоя, армированного стеклосеткой, при устройстве систем фасадных теплоизоляционных композиционных (СФТК) с теплоизоляционным слоем из пенополистирольных плит (Церезит VWS).

Возможно создание армированного штукатурного слоя непосредственно на минеральных основаниях.

Церезит CT 85/25 используется как клей для шумоизоляции, утеплителя, для плит из пенополистирола, а также для крепления противопожарных рассечек из минераловатных плит и создания на них базового штукатурного слоя.

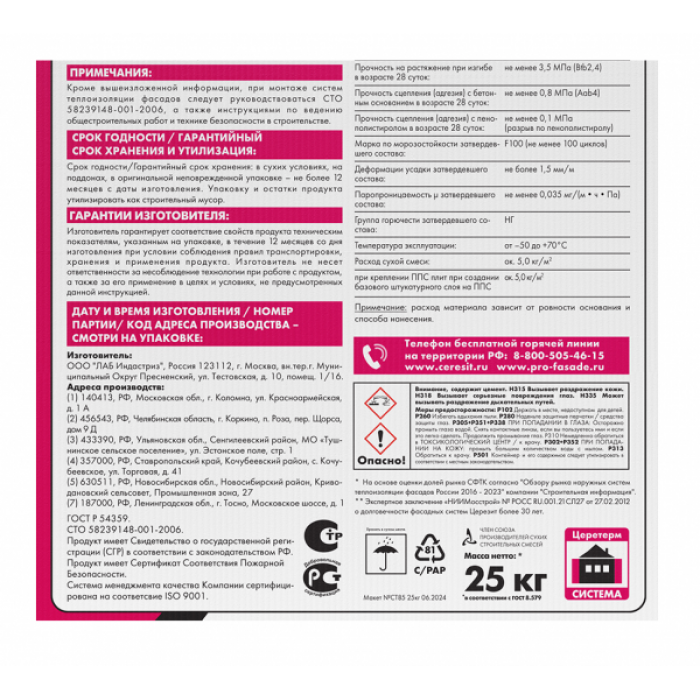

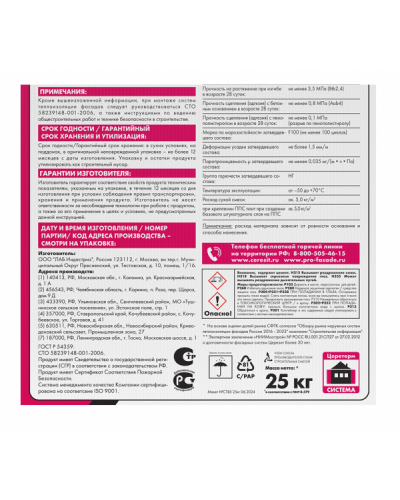

Преимущества

• Обладает высокой адгезией.
• Содержит армирующие микроволокна.
• Эластифицированная.
• Ударопрочная.
• Паропроницаемая.
• Морозо- и атмосферостойкая.
• Экологически безопасная.

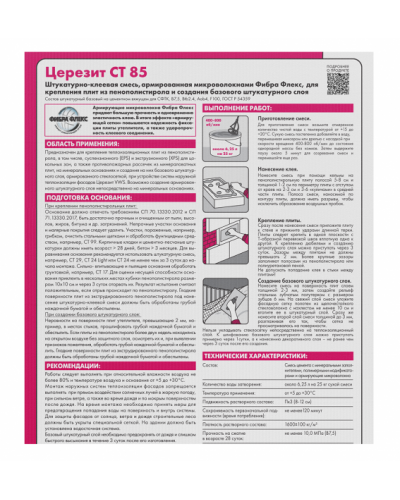

Порядок применения

1. Для приготовления смеси берут отмеренное количество чистой воды с температурой от +15 до +20 °C.
2. Сухую смесь постепенно добавляют в воду при перемешивании, добиваясь получения однородной массы без комков. Перемешивание производят миксером или дрелью с насадкой при скорости вращения 400800 об/мин.
3. Затем выдерживают технологическую паузу около 5 минут для созревания смеси и перемешивают еще раз.
4. При устройстве противопожарных рассечек монтажные и лицевые поверхности минераловатных плит перед нанесением смеси необходимо загрунтовать тонким слоем этой же смеси.

Крепление плит из пенополистирола:

1. Смесь, готовую к применению, при помощи кельмы наносят на пенополистирольную плиту полосой шириной 58 см и толщиной 12 см по всему периметру плиты с отступом от краев на 23 см и дополнительно 36 «куличами» в средней части плиты. Полоса смеси, наносимой по контуру плиты, должна иметь разрывы, чтобы исключить образование воздушных пробок. Площадь адгезионного контакта смеси после прижатия плиты должна составлять не менее 40%. При неровностях основания менее 5 мм и при устройстве противопожарных рассечек из минераловатных плит смесь наносят на всю поверхность плиты с отступом от краев на 23 см стальным зубчатым полутерком с размером зубцов 1012 мм.
2. Сразу после нанесения смеси теплоизоляционные плиты устанавливают в проектное положение вплотную друг к другу с Т-образной перевязкой швов. Зазоры между плитами не должны превышать 2 мм. Более крупные зазоры заполняют полосами из пенополистирола.
3. К дополнительному креплению плит тарельчатыми дюбелями и созданию базового штукатурного слоя можно приступать не ранее чем через 3 суток после их приклеивания.

Создание базового штукатурного слоя:

1. Смесь, готовую к применению, гладкой стальной теркой наносят на поверхность плит из пенополистирола ровным слоем толщиной 23 мм.
2. Затем профилируют гребенчатую структуру нанесенного слоя стальным зубчатым полутерком с размером зубцов 6 мм. Использование зубчатого полутерка позволяет контролировать расход и толщину слоя смеси.
3. На свежий слой смеси укладывают фасадную сетку из щелочестойкого стекловолокна с нахлестом полотен не менее 10 см и втапливают ее в штукатурный слой.
4. Сразу же наносят второй слой смеси толщиной до 3 мм, разглаживая его так, чтобы сетка не просматривалась на поверхности. Нельзя укладывать стеклосетку непосредственно на теплоизоляционный слой.
5. К шлифованию базового штукатурного слоя можно приступать примерно через 1 сутки, а к нанесению декоративного слоя не ранее чем через 3 суток после его создания.
6. Свежие остатки смеси могут быть удалены при помощи воды, засохшие только механически.

Купить штукатурно-клеевую смесь Церезит CT85 мешок 25 кг можно в Фамаркет по отличной цене!
