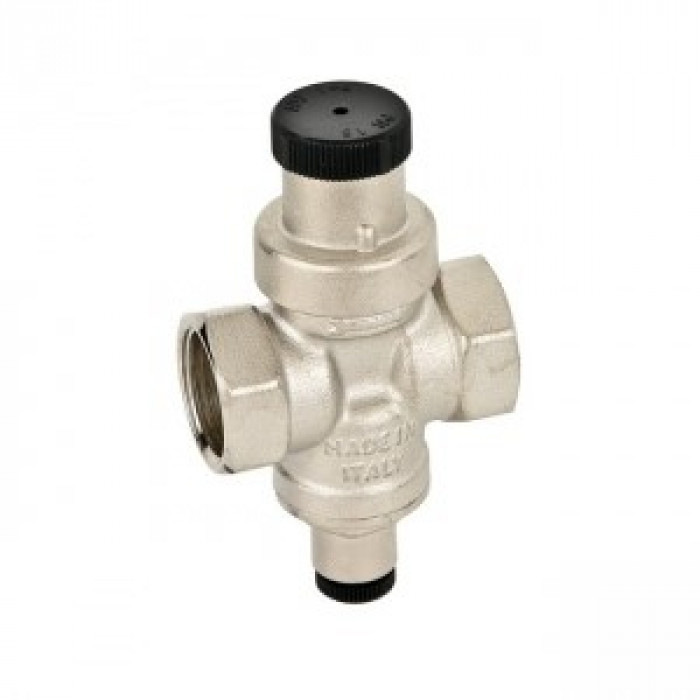

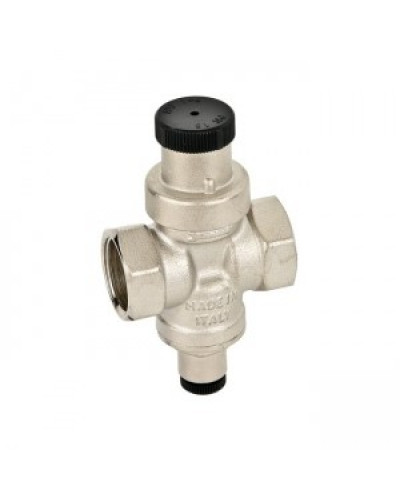

Редуктор давления Bugatti (IL) 3/4 (8/2)

Описание Редуктор давления Bugatti (IL) 3/4 (8/2)

Редуктор давления предназначен для ограничения давления в системах бытового и промышленного водоснабжения. В качестве транспортируемой среды может использоваться сжатый воздух, холодная и горячая вода и прочие жидкости, неагрессивные к материалам корпуса.

Редуктор поддерживает постоянное настроечное давление на выходе в динамическом и статических режимах независимо от скачков давления в сети (входе). Поршневые редукторы позволяют иметь максимальное давление на входе до 15 Бар и регулируют давление на выходе от 1 до 4 Бар.

Корпус, крышка, и пробка редуктора выполнены из никелированной латуни марки CW617N методом горячей штамповки. В корпусе расположен подвижный поршень, на одной оси с которым закреплен клапан. Попадая во входную камеру, рабочая среда с одинаковой силой действует на клапан и на нижнюю поверхность поршня. Сила упругости пружины поддерживает редуктор в открытом положении до тех пор, пока давление среды в выходной камере, действующее на верхнюю тарелку поршня не сравняется с настроечным.

В этот момент клапан начинает перекрывать проход между камерами, увеличивая местное сопротивление и снижая выходное давление до заданного уровня. С помощью латунной регулировочной втулки редуктор может быть перестроен на требуемое выходное давление, отличное от заводской установки. Заводская установка 3 бар.
