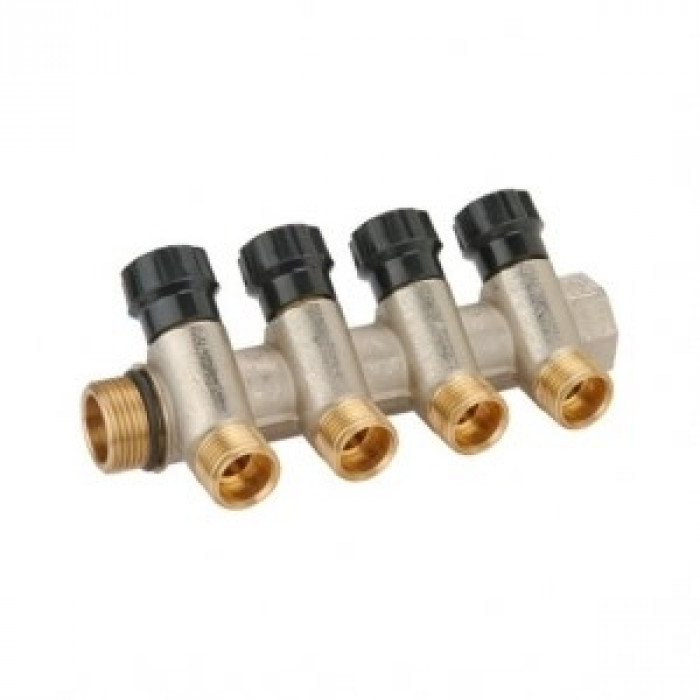

Коллектор Bugatti (MIC), с регул. вентилями и переход. на нар. резьбу 1х4х16 (4/1) серия 1500

Описание Коллектор Bugatti (MIC), с регул. вентилями и переход. на нар. резьбу 1х4х16 (4/1) серия 1500

Рабочая среда: вода, пар, жидкие неагрессивные среды
Материал: латунь CW617N кованная, пескоструенный, никелированный
Способ управления: Ручной

Назначение и область применения

Коллекторы предназначены для распределения потока транспортируемой жидкости по потребителям. Коллекторные системы могут использоваться на трубопроводах систем холодного (в том числе питьевого) и горячего водоснабжения, отопления, сжатого воздуха, а также на технологических трубопроводах, транспортирующих жидкости, неагрессивные к материалам элементов коллекторных систем. Использование коллекторных систем позволяет выравнивать давление по потребителям, осуществлять централизованное регулирование расхода, удаление воздуха и слив транспортируемой среды.

Конструктивные особенности и принцип действия

Коллекторы с регулирующими вентилями состоят из латунного никелированного корпуса, имеющего на концах присоединительные резьбы и встроенных в корпус регулировочных вентилей. Вращение латунного червячного штока приводит к линейному перемещению ползуна золотника со сменной золотниковой прокладкой из EPDM, которая крепится к штоку винтом. В качестве сальникового уплотнения штока используются два кольца из EPDM. Вентильная муфта латунная имеет резьбовое присоединение к корпусу. Герметичность этого соединения обеспечивается прокладочным кольцом из EPDM.

Коллекторы с отсекающими кранами состоят из латунного никелированного корпуса, к которому присоединены выходные патрубки с наружной резьбой. Соединение корпуса с патрубком герметизировано клеем анаэробного твердения. Внутри корпуса, между прокладками из PTFE, расположен шаровой латунный хромированный затвор. Затвор приводится в действие латунным штоком. Уплотнение штока обеспечивается двумя сальниковыми кольцами из EPDM. Ручка крепится к штоку с помощью винта.

Регулировка расхода через отвод регулирующего коллектора производится вращением рукояти регулирующего вентиля отвода. Полный цикл вращения составляет три оборота по 360 градусов. В запорных коллекторах перекрытие потока осуществляется поворотом ручки на 90 градусов.
